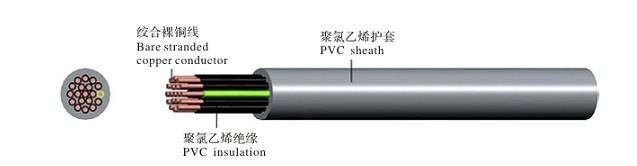

名称: 聚氯乙烯绝缘聚氯乙烯护套控制电缆
说明:
产品标准：采用GB9330等标准。
1、用途：
本产品适用于交流额定电压450/750V及以下的配电装置中电器、仪表的接线之用，亦可用于电站、变电所、矿山、石化等企业的单机控制或机组设备控制、信号及测量系统中。
2：使用条件：
(1)、电缆导体的长期工作温度为70℃，短路时（***长持续时间不超过5S）电缆导体的***高温度不超过160℃。
(2)、敷设电缆时的环境温度不低于0℃。
(3)、敷设安装电缆时的***小弯曲半径：无铠装层的电缆，应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍，有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
3、型号、名称、使用范围：见表1
表1
| 型 号 | 名 称 | 使用范围 |
| KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 | 敷设在室内、电缆沟、管道等固定场合 |
| KVVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
| KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
| KVV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 | 敷设在室内、电缆沟、管道、直埋等能承受较大机械外力固定场合 |
| KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 | 敷设在室内移动要求柔软、屏蔽等场合 |
| KVVRP | 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 | 敷设在室内移动要求柔软、屏蔽等场合 |
4、规格范围：见表2
表2
| 型 号 | 额定 电压 V | 导体标称截面 mm2 | ||||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||||
| 芯 数 | ||||||||||||
| KVV，KVVP | 450/750 | -- | 2～61 | 2～14 | 2～10 | |||||||
| KVVP2， | -- | 4～61 | 4～14 | 4～10 | ||||||||
| KVV22， | -- | 7～61 | 4～61 | 4～14 | 4～10 | |||||||
| KVVR， | 4～61 | -- | -- | |||||||||
| KVVRP， | 4～61 | 4～48 | -- | -- | ||||||||
注:① 推荐的芯数:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
② 电缆规格尺寸符合GB9330-88标准要求，可根据用户要求另行提供。
