RV,RVV,RVVP型聚氯乙烯绝缘、屏蔽控制电缆

RV RVV RVVP型聚氯乙烯绝缘、屏蔽控制电缆1.1用途适用于各种交流额定电压300/300V及以下电器仪表、电工仪器、电子设备及自动化装置内电信号传输控制用。1.2使用条件及执行标准额定电压：3

电话：0550-7516689
传真：0550-7513058
邮件：ahhl@ahhonglin.com

Description

RV RVV RVVP型聚氯乙烯绝缘、屏蔽控制电缆

1.1 用途
适用于各种交流额定电压300/300V及以下电器仪表、电工仪器、电子
设备及自动化装置内电信号传输控制用。
1.2 使用条件及执行标准
额定电压：300/300V
长期使用温度：不超过70℃
安装温度：不低于-15℃
执行标准：GB5023-1987

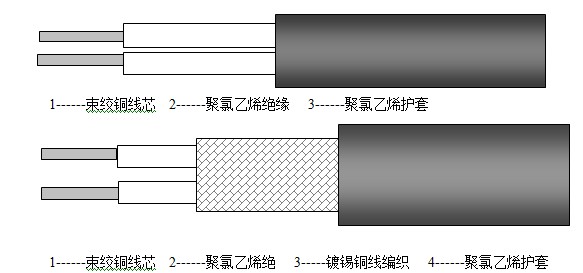

1.3 结构：（示意图）
RV,RVV,RVVP型聚氯乙烯绝缘、屏蔽控制电缆

1.4 主要技术特征：
浸水后试验电压：（交流50HZ） ……………………………..2000V
绝缘电阻：芯与芯之间在20℃时……………………不低于10MΩ•km
1.5 常用规格结构数据表：RVV型

标称截面 mm2	线芯结构	电线***大外径 mm											20℃导体***大直流电阻
标称截面 mm2	根数/直径 mm	2芯椭圆	2芯圆	3芯	4芯	5芯	6-7芯	10芯	12芯	14芯	16芯	19芯	铜芯	镀锡铜芯
0.12	7/0.15	3.1*4.5	4.5	4.7	5.0	5.1	5.5	6.8	7.0	7.4	7.8	8.6	148	157
0.20	12/0.15	3.3*4.9	4.9	5.1	5.5	6.1	6.6	7.6	7.8	8.7	9.1	9.6	86.6	91.7
0.30	16/0.15	3.6*5.5	5.5	5.8	6.3	6.4	7.0	9.1	9.6	10.1	10.6	11.2	64.9	68.7
0.35﹡	20/0.15	3.7*5.7	5.7	6.1	6.5	6.7	7.3	9.7	10.0	10.5	11.1	11.7	52.0	55.0
0.40	23/0.15	3.9*5.9	5.9	6.3	6.8	7.0	7.6	10.1	10.4	11.0	11.6	12.2	45.2	47.8
0.50	28/0.15	4.0*6.2	6.2	6.5	7.1	7.3	8.1	10.7	10.9	11.5	12.1	12.8	37.1	39.3
0.70﹡	40/0.15	4.5*7.2	7.2	7.6	8.3	9.1	9.9	12.6	12.6	14.2	14.9	15.7	25.9	27.3
0.75	42/0.15	4.5*7.2	7.2	7.6	8.3	9.1	9.9	12.6	12.6	14.2	14.9	15.7	24.8	26.2
1.00	32/0.20	4.6*7.5	7.5	7.9	8.6	9.5	10.4	13.7	13.7	14.9	15.7	16.6	18.2	19.3
1.50	48/0.20	5.0*8.2	8.2	9.1	10.0	10.4	11.4	14.5	15.0	16.3	17.3	18.2	12.1	12.9
2.00	64/0.20	6.3*10.3	10.3	11.0	12.0	12.8	14.1	17.7	18.1	----	----	----	9.14	9.67
2.50	77/0.20	6.7*11.2	11.2	11.9	13.1	14.3	15.7	----	----	----	----	----	7.59	8.04
4.00	77/0.26	7.5*12.9	12.9	14.1	15.5	----	----	----	----	----	-----	----	4.49	4.75
6.00	77/0.32	9.4*16.1	16.1	17.1	18.9	----	----	----	----	----	----	----	2.97	3.14

RV型—聚氯乙烯绝缘软线
1. 线芯结构及电性参数见上表
2. 常用线规（标称截面）：
0.12 0.20 0.30 0.40 0.50 0.75 1.00 1.50 2.50 4.00 6.00 10.0 16.0

常用规格结构数据表（续表）： RVVP型

芯数 * 标称截面 mm2	线芯结构	平均外径		20℃时导体电阻 Ω/km不大于		70℃时***小绝缘电阻 MΩ·km
芯数 * 标称截面 mm2	根数/直径mm	下限	上限	铜芯	镀锡铜芯	70℃时***小绝缘电阻 MΩ·km
1*0.035﹡	7/0.08	1.95	2.35	572	599	0.020
1*0.06﹡	7/0.10	2.0	2.4	366	384	0.017
1*0.08﹡	7/0.12	2.2	2.7	247	254	0.018
1*0.12	7/0.15	2.4	2.8	158	163	0.016
1*0.20	12/0.15	2.55	2.95	92.3	95.0	0.013
1*0.30	16/0.15	2.9	3.3	69.2	71.2	0.014
1*0.40	23/0.15	3.1	3.5	48.2	49.6	0.013
1*0.50	16/0.20	3.15	3.55	39.0	40.1	0.012
1*0.75	24/0.20	3.4	3.8	26.0	26.7	0.010
1*1.00	32/0.20	4.15	4.55	19.5	20.0	0.010
1*1.50	30/0.25	4.4	4.8	13.3	13.7	0.009
1*2.50	49/0.25	5.5	5.9	7.98	8.21	0.008
2*0.08﹡	7/0.12	3.6	4.0	247	254	0.018
2*0.12	7/0.15	4.2	4.6	158	163	0.016
2*0.20	12/0.15	4.5	4.9	92.3	95.0	0.013
2*0.30	16/0.15	5.35	5.75	69.2	71.2	0.014

常用规格结构数据表（续表）：RVVP型

芯数 * 标称截面 mm2	线芯结构	平均外径mm		20℃时导体电阻 Ω/km不大于		70℃时***小绝缘电阻 MΩ·km
芯数 * 标称截面 mm2	根数/直径mm	下限	上限	铜芯	镀锡铜芯	70℃时***小绝缘电阻 MΩ·km
2*0.4	23/0.15	5.75	6.15	48.2	49.6	0.013
2*.0.5	16/0.20	5.85	6.25	39.0	40.1	0.012
2*0.75	24/0.20	6.35	6.75	26.0	26.7	0.010
2*1.00	32/0.20	7.05	7.45	19.5	20.0	0.010
2*1.50	30/0.25	7.95	8.35	13.3	13.7	0.009
3*0.12	7/0.15	4.35	4.75	158	163	0.016
3*0.20	12/0.15	5.0	5.40	92.3	95.0	0.013
3*0.30	16/0.20	5.6	6.0	69.2	71.2	0.012
3*0.40	23/0.15	6.05	6.45	48.2	49.6	0.010
3*0.50	32/0.25	6.15	6.55	39.0	41.0	0.010
3*0.75	24/0.20	6.7	7.10	26.0	26.7	0.009
3*1.00	32/0.20	7.95	8.35	19.5	20.0	0.016
3*1.50	30/0.25	8.65	9.05	13.3	13.7	0.013
4*0.12	7/0.15	4.95	5.35	158	163	0.014
4*0.20	12/0.15	5.4	5.80	92.3	95.0	0.013
4*0.30	16/0.20	6.05	6.45	69.2	71.2	0.016
4*0.40	23/0.15	6.55	6.95	48.2	49.6	0.013
5*0.12	7/0.15	5.35	5.75	158	163	0.014
5*0.20	12/0.15	5.75	6.15	92.3	95.0	0.013
5*0.30	16/0.20	6.55	6.95	69.2	71.2	0.016
5*0.40	23/0.15	7.10	7.50	48.2	49.6	0.013
6~7*0.12	7/0.15	5.2	6.60	158	163	0.016
6~7*0.20	12/0.15	5.7	7.20	92.3	95.0	0.013
芯数 * 标称截面 mm2	线芯结构	平均外径mm		20℃时导体电阻 Ω/km不大于		70℃时***小绝缘电阻 MΩ·km
芯数 * 标称截面 mm2	根数/直径mm	下限	上限	铜芯	镀锡铜芯	70℃时***小绝缘电阻 MΩ·km
6~7*0.30	16/0.15	6.5	8.2	69.2	71.2	0.014
6~7*0.40	23/0.15	7.3	9.2	48.2	49.6	0.013
10*0.12	7/0.15	7.1	7.5	158	163	0.016
10*0.20	12/0.15	8.1	8.5	92.3	95.0	0.013
10*0.30	16/0.15	9.5	9.9	69.2	71.2	0.014
10*0.40	23/0.15	10.3	10.7	48.2	49.6	0.013
12*0.12	7/0.15	7.35	7.75	158	163	0.016
12*0.20	12/0.15	8.35	8.75	92.3	95.0	0.013
12*0.30	16/0.15	9.85	10.25	69.2	71.2	0.014
12*0.40	23/0.15	10.65	11.05	48.2	49.6	0.013
14*0.12	7/0.15	8.1	8.5	158	163	0.016
14*0.20	12/0.15	8.95	9.35	92.3	95.0	0.013
14*0.30	16/0.15	10.25	10.65	69.2	71.2	0.014
14*0.40	23/0.15	11.15	11.55	48.2	49.6	0.013
16*0.12	7/0.15	8.45	8.85	158	163	0.016
16*0.20	12/0.15	9.35	9.75	92.3	95.0	0.013
16*0.30	16/0.15	10.8	11.2	69.2	71.2	0.014
16*0.40	23/0.15	11.8	12.2	48.2	49.6	0.013
19*0.12	7/0.15	9.1	9.5	158	163	0.016
19*0.20	12/0.15	9.9	10.3	92.3	95.0	0.013
19*0.30	16/0.15	11.4	11.7	69.2	71.2	0.014
19*0.40	23/0.15	12.8	13.2	48.2	49.6	0.013
24*0.12	7/0.15	10.5	10.9	158	163	0.016
24*0.20	12/0.15	11.4	11.8	92.3	95.0	0.013
24*0.30	16/0.15	13.6	14.0	69.2	71.2	0.014
24*0.40	23/0.15	14.8	15.2	48.2	49.6	0.013

1.6 交货长度：
成圈长度100米成盘长度应不小于100米。允许长度不小于10米的短线段交货，其数量不大于交货总长度的10%，且每件中短段数应该不超过5个。根据协议，可允许任何长度的线缆交付。
