交联聚乙烯绝缘控制电缆
    本产品适用于交流额定电压450/750V及以下控制，监控回路及保护线路等场合使用。
一、生产执行标准   GB/T9330-2008
二、使用特性
    1、电缆导体的长期允许工作温度为90℃。
    2、电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：
       无铠装层的电缆，应不小于电缆外径的8倍。
       有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
三、产品型号中各字母代表意义
1、系列代号………………………………………K
２、材料代号
    铜导体……………………………………………省略
    交联聚乙烯或交联聚烯烃绝缘…………………YJ
    聚氯乙烯护套……………………………………V
    聚乙烯或聚烯烃护套…………………………  Y
3.结构特征代号
    编织屏蔽…………………………………………P
    铜带屏蔽…………………………………………P2
    软结构……………………………………………R
    铝/塑复合薄膜屏蔽…………………………… P3
    双钢带铠装………………………………………2
   钢丝铠装…………………………………………3
三、电缆型号

注：①用户需要阻燃型产品，订货时应在原型号前加”ZA-、ZB-、ZC-”, 如：ZA-KYJV型等。
     ②根据用户需要，还可提供生产未列出的型号的产品，如： KYJVP2-23、KYJY33等。
四、产品结构示意图

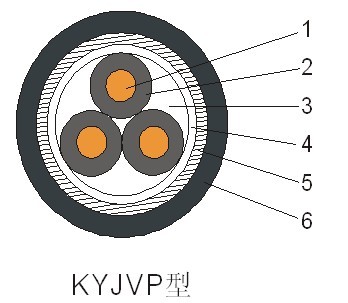

1、导体  2、交联聚乙烯绝缘  3、填充  4、聚酯带  5、铜丝编织屏蔽
6、聚氯乙烯护套

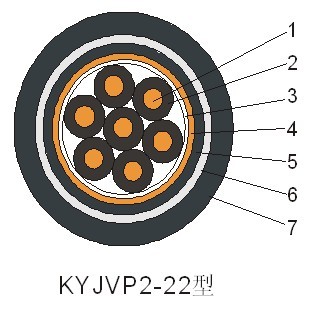

1、导体  2、交联聚乙烯绝缘  3、聚酯带  4、铝带或铜带绕包屏蔽
5、内衬层  铠装层  7、聚氯乙烯护套
五、技术参数
1、成品电缆导体20℃时直流电阻：

2、成品电缆应经受3.0kV/5min工频交流电压试验，绝缘不击穿。
3、90℃时的绝缘电阻：

4、交联聚乙烯绝缘控制电缆的耐热性、耐寒性、耐化学性、绝缘电阻和使用寿命远优于聚氯乙烯。
